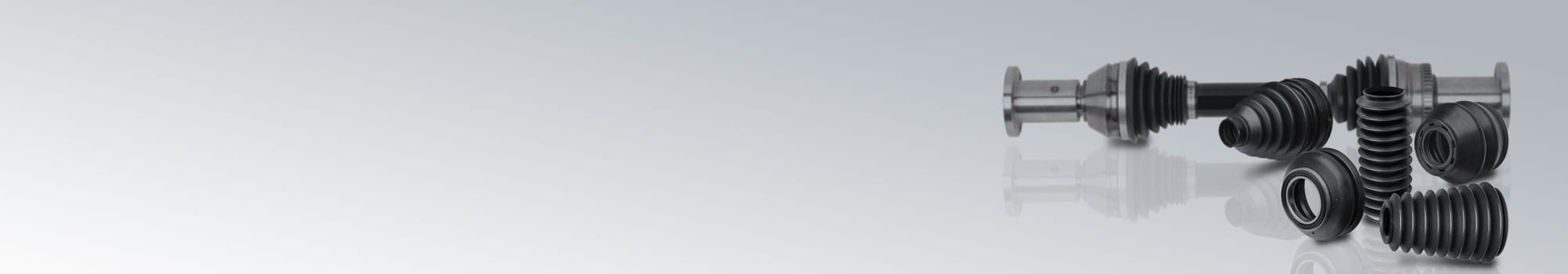

Faltenbälge
- Home
- Produkte
-
Zurück zu
Spezialdichtungen
- Faltenbälge
Faltenbalg Dichtungen
Kundenspezifischer Schutz vor äußeren Einflüssen

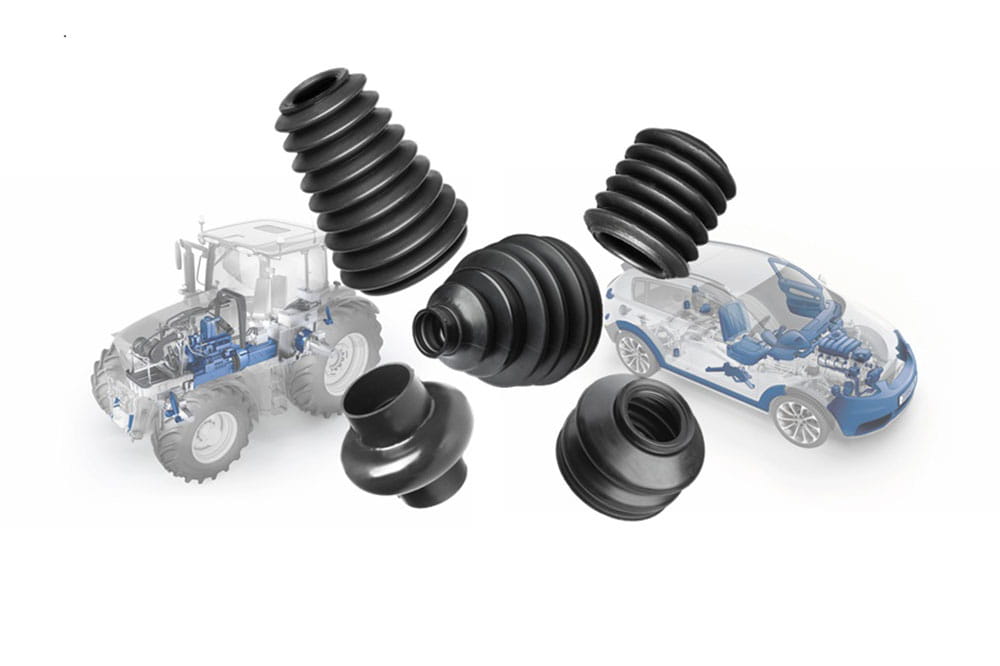

Ein- und Mehrfaltenbälge sind schützende Dichtungen für Gelenklager, Kugelgelenke und Gelenkwellen. Freudenberg Sealing Technologies bietet eine Vielzahl von Falten- und Dichtungsbälgen für einen breiten Einsatzbereich in der Automobilindustrie sowie der Allgemeinen Industrie an. Faltenbälge werden in Lenkung, Fahrwerk und Antriebsstrang eingesetzt und schützen bewegte Teile vor äußeren Einflüssen und Austritt von Schmierstoffen.
Durch verschiedene Materialien, Größen und Designs, eröffnen sich unterschiedliche Lösungsmöglichkeiten. So sind zum Beispiel unsere Dichtungsbälge als Ein- oder Zweifaltenbalg, ohne Verstärkung oder mit Spannelementen an einem oder beiden Anschlussbereichen erhältlich.
Gelenkwellenbälge aus TPE, auch Achsmanschetten genannt, haben sich als hervorragende Lösung für die Abdichtung von Gleichlaufgelenken im Antriebsstrang und in der Lenkung eines Automobils bewährt.
Katalogprogramm Faltenbälge
Das Freudenberg Katalogprogramm ("V6”-Reihe) bietet eine Vielzahl unterschiedlicher Balggeometrien im Katalog für Spezialdichtungsprodukte und im Produktkatalog.
Über 300 Ein- und Mehrfaltenbälge stehen dem Anwender schnell und kostengünstig zur Verfügung. Sie verhindern den Austritt von Schmiermitteln an den Gelenken und schützen vor Verschmutzung, Spritzwasser, Staub oder Witterungseinflüssen. Die Anwendung erfolgt hauptsächlich an hydraulischen und pneumatischen Zylindern im Maschinenbau, in landwirtschaftlichen Maschinen und Baumaschinen sowie in vielen anderen Bereichen der allgemeinen Industrie. Neben den Standardmaterialien CR und NBR können die gewünschten Artikel häufig auch in Sondermaterialien wie beispielsweise EPDM, HNBR, FKM oder VMQ geliefert werden.
Mit unserer Universalkabeldurchführung aus PVC bieten wir Ihnen eine vielseitig anwendbare Abdichtung gegen Verschmutzung, Feuchtigkeit oder Geräuschemissionen. Sie ist flexibel einsetzbar dank abgestufter Anschlussdurchmesser und besonders einfach zu montieren. Neben der großen Palette von Katalogbälgen ist darüber hinaus auch die Entwicklung und Fertigung kundenspezifischer Bälge z.B. nach Kundenzeichnung möglich.
Unsere Produkte im Detail
Dichtungsbalg für Kugelzapfengelenke
Dichtungsbälge schützen Kugelgelenke in Spurstangen von Lenkungen und Fahrwerk vor Umwelteinflüssen und verhindern den Austritt von Schmierstoffen. Sie werden als Ein- oder Zweifaltendichtungsbalg aus CR hergestellt und sind mit einvulkanisierten oder montierten Spannelementen aus Metall oder Kunststoff an einem oder beiden Anschlussbereichen verfügbar. Die Vorteile solch verstärkter Dichtungsbälge ergeben sich vor allem darin, dass keine Korrosion der integrierten L-Ringe/Federringe auftritt und eine Beschädigung des Balgs durch einschneidende Clip-oder Spannringe ausgeschlossen ist.
Gelenkwellenbalg
Die als Achsmanschetten bekannten Gelenkwellenbälge aus TPE werden z.B. am Vorder- oder Hinterradantrieb von Fahrzeugen, Baumaschinen und Nutzkraftfahrzeugen eingesetzt. Sie sichern die Dauerschmierung der Gelenke und gewährleisten eine zuverlässige und langlebige Abdichtung gegen Fettaus- und Schmutzeintritt. Als Variante für Gelenke mit unrundem Balgsitz wurde die Tripode konzipiert, die mit und ohne zusätzlichen Adapter erhältlich ist.
Rollbalg für Längswelle
Der Rollbalg, teilweise auch als Kardanwellenbalg bezeichnet, ist eine Variante des Dichtungsbalgs in S-Form, welche sich bei der Montage um das Gelenk „rollt“. Der Balg, häufig aus CR oder HNBR, zeichnet sich durch seine hohe Drehzahlfestigkeit und hohen Widerstand gegen inneren Druck sowie seine leichte Montage aus. Auch diese Variante kann mit Montageelementen an einem oder beiden Anschlüssen angeboten werden.
Lenkungsbalg
Mehrfaltenbälge in angepasster Geometrie sind zum Schutz von Lenkgestängen im Einsatz.
Verwandte Themen
-
Produktkataloge
Mehrfaltenbalg Katalog
Faltenbälge sind Schutzelemente, bestehend aus beweglichem Balgteil und zwei Anschlussbereichen zur Befestigung.
Einfaltenbalg Katalog
Einfaltenbälge sind Schutzelemente für Wellengelenke, die im wesentlichen eine Winkelbewegung ausführen. Die axiale Beweglichkeit ist begrenzt.
-
